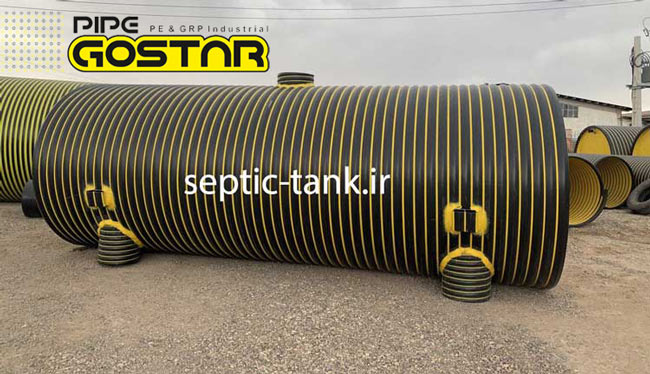

مخازن پلي اتيلني دوجداره به سه صورت قابل نصب و بهره برداري مي باشند.
1- نصب سپتيك تانك به صورت دفني
2- نصب بر روي زمين
3- نصب به صورت هوايي كه در هر سه حالت نصب اصول و استانداردهايي وجود دارد كه در صورت عدم رعايت آنها مشكلاتي در زمان نصب و يا بهره برداري پيش آمده و نمي توان از مخزن بهره برداري كامل و صحيحي داشت.
از اين رو اين شركت پايپ گستر در راستاي سياست مشتري مداري و حمايت فني همه جانبه از مشتريان خود اقدام به تدوين اين دستورالعمل نموده تا با رعايت آن در هنگام نصب، احتمال بروز حوادث و مشكلات تا حد امكان يابد. در اينجا به موارد مهمي كه بايد در نصب مخازن رعايت گردد اشاره شده است .
اين دستورالعمل بر پايه استانداردهاي جهاني و تجربيات شركت هاي بزرگ اروپايي و آمريكايي طي سال ها فعاليت در اين زمينه و همچنين تجربيات داخلي اين شركت در اجراي پروژه هاي خود تهيه شده ولي مسلما اين دستورالعمل جايگزين استانداردهاي نصب مخازن نمي گردد. با توجه به تنوع توليد مخازن پلي اتيلني شركت هاي مختلف و تفاوت در ساختار ويژگي هاي آنها از اين دستورالعمل فقط و فقط در مورد مخازن پلي اتيلني دوجداره اين شركت استفاده گردد.
نصب بصورت دفني :
با توجه به اينكه لوله هاي فاضلاب معمولاً در عمق زمين قرارداده مي شوند لذا به ناچار اغلب سپتيك تانك ها بصورت مدفون در زمين بايد نصب گردند. به علاوه گاهي لزوم استفاده از فضاهاي در دسترس، نصب مخازن در زير زمين را اجتناب ناپذير مي كند. به منظور نصب مخازن در زيرزمين (دفني) لازم است كه مراحل مشروحه ذيل به انجام رسد.
نحوه خاكبرداري و دپوي خاك برداشت شده
1-1- آماده سازي گود محل نصب مخزن
از مهمترين مراحل دفن مخازن زيرزميني آماده سازي گود نصب قبل از قراردادن مخزن در آن است. براي آماده سازي گود نصب رعايت موارد زير ضروري است و عدم رعايت آنها باعث نشست زمين در زيرمخزن و آسيب ديدن مخزن خواهد شد.
1- ابعاد خاكبرداري محل نصب مخزن بايد حداقل از هر طرف 1 متر بيش از ابعاد مخزن باشد.
2- بهتر است ديواره هاي گود كمي شيب دار باشد كه به هنگام كار كردن درون گود خطري از بابت ريزش خاك به درون گود كارگران را تهديد نكند.
3- خاك هاي برداشت شده از گود را در فاصله حداقل 5 متري از گود دپو كنيد تا اضافه سربار ناشي از آن باعث ريزش گود نگردد.
آماده سازي گود جهت اجراي بتن مگر
4- كف گود را پس از خارج كردن سنگ و اشياي سخت با قطر بيش از 20 ميليمتر كاملاً تراز نماييد. دقت داشته باشيد كه شيب لازم جهت جريان فاضلاب از مخزن اول به مخزن دوم در زمان ساخت تأمين شده است.
5- كف گود بايد عاري از قطعه سنگ ها و اشياي سخت با ابعاد بزرگ باشد. 3- چنانچه خاك محل داراي مقاومت كم يا دستي است، خاك را حداقل تا 95 % به روش آشو اصلاحي متراكم نماييد. 5- كف گود را با استفاده از بتن مگر با عيار حداقل 150 كيلوگرم بر مترمكعب تراز كرده و پوشش دهيد.
6- متناسب با مقاومت خاك محل يك لايه بتن مسلح با عيار حداقل 300 كيلوگرم بر مترمكعب به ضخامت حداقل 20-15 سانتيمتر روي بتن مگر اجرا كنيد. لازم است كه اين لايه توسط حداقل يك شبكه آرماتور آجدار مسلح گردد.
7- به مدت حداقل 48 ساعت نسبت به عمل آوري بتن فونداسيون اقدام كرده و در اين مدت از انجام بارگذاري و نصب مخزن خودداري نماييد.( استفاده از تسمه جهت بلندكردن و جابجايي مخزن ).
1-2- جابه جايي صحيح مخزن
مخازن توليدي اين شركت با رعايت اصول لازم در كارخانه بارگيري شده و تحويل مشتري مي گردند. لذا لازم است هنگام تخليه بار و همچنين انتقال مخزن به درون گود و جاسازي آن در گود نيز اين موارد رعايت شده تا از بروز هرگونه آسيب به مخزن جلوگيري شود. مهمترين موارد عبارتند از:
1- هنگام بلند كردن مخزن از روي وسيله نقليه ، حتما از جاقلابي هاي تعبيه شده روي مخزن استفاده گردد. اين جاقلابي ها معمولا در بالاترين نقطه مخزن قرارداشته و فاصله آنها به گونه ايست كه هنگام بلندشدن، مخزن بصورت افقي باقي خواهد ماند.
2- در صورت عدم امكان، مشابه تصوير 3 مي توان دو سري تسمه محكم را از زيرمخزن عبور داده و به كمك آن مخزن را جابجا نمود. جنس اين تسمه ها بايد به گونه اي باشد كه به بدنه مخزن آسيبي وارد نكند.
3- هنگام برداشتن مخزن از روي وسيله نقليه و همچنين انتقال آن به درون گود تعادل مخزن بطور كامل حفظ گرديده و كج نشود.
جابجايي مخزن در حالت تراز افقي
4- با توجه به اينكه مخازن توليدي اين شركت داراي پايه هاي تعادلي هستند بنابراين قراردادن مخزن روي فونداسيون حتما بايد به آرامي صورت پذيرد تا اين پايه ها و جوشكاري هاي آنها آسيب نبيند.
1-3- وصل كردن اتصالات مخزن جاگذاري مخزن در گود
تمام انشعابات ورودي و خروجي مخزن بعد از جايگذاري مخزن در گود وصل مي شوند . البته جهت سهولت در فرآيند خاكريزي و متراكم كردن خاك مي توان انشعابات را مرحله به مرحله وصل كرد ولي در صورت باز ماندن اتصالات لازم است كه از ورود خاك يا ديگر اشياء خارجي به مخزن جلوگيري شود. حتما بايد دقت نمود كه روي لوله هاي انشعابات ، خاك با حجم زياد يا ناگهاني ريخته نشود. بهتر است در اين بخش ها از آجر و بتن جهت ايجاد محفظه و غلاف حفاظتي استفاده گردد كه مانع هر گونه فشار اضافي به اين نقاط شود.
1-4- پر كردن اطراف مخزن به هنگام پركردن اطراف مخزن
1- جهت سهولت در خاكريزي و پركردن اطراف مخزن و امكان انجام صحيح متراكم سازي، حتما در اطراف مخزن فضايي در حدود 1 متر وجود داشته باشد.
2- براي پركردن زير مخزن و اطراف مخزن مي توان از مصالح زير استفاده كرد و در حال اندازه مصالح ريخته شده دور مخزن نبايد از 20-15 ميليمتر تجاوز كند. الف) شن و ماسه درشت (Coarse sand or squeegee) ب) شن نخودي (Pea gravel) ج) خرده سنگها (Crushed and screened rock chips) و از مصالح زير به هيچ وجه نبايد استفاده كرد : الف) آسفالت كنده شده از سطح زمين ب) نخاله هاي ساختماني ج) خرده سنگ ها با لبه هاي تيز
3- مصالح مجاز را بصورت دستي وارد گود كنيد.
4- مصالح را در لايه هاي 30 سانتي متري دور مخزن ريخته و هر لايه را تا 95درصد تراكم استاندارد متراكم نماييد. لازم به ذكر است كه حتما زير مخزن هم كامل پر شود و فضاي خالي باقي نماند .
5- به هيچ وجه نبايد مصالح با استفاده از وسايل مكانيكي از قبيل لودر، بيل مكانيكي و كمپرسي مستقيماً روي مخزن ريخته شود.
شكل شماره چهار تصوير 6: پركردن اطراف مخزن بصورت دستي
6- پر كردن و تراكم با مصالح گفته شده بايد تا ارتفاع 30 سانتي متر بالاي تاج مخزن ادامه داشته باشد.
نصب منهول هاي پلي اتيلني دسترسي بر روي مخازن
7- براي پر كردن عمق دفن باقي مانده مي توان از خاك مخلوط برداشت شده از محل استفاده كرد.
8- وسايل مكانيكي سنگين از قبيل كاميون، كمپرسي، بيل مكانيكي و لودر به هيچ وجه بر روي محل دفن مخزن حركت نكنند.
9- چنانچه مخزن در جايي نصب مي شود كه امكان عبور بار ترافيكي را دارد، لازم است كه با نصب ديوارهاي حائل و دال سقف از اعمال بار ترافيكي به مخزن جلوگيري شود.
10- اطراف منهول هاي مخزن تا سطح زمين با مصالح بتني يا آجرچيني محافظت شوند. همچنين مي توان در هنگام سفارش مخزن، ارتفاع منهول مورد نياز را اعلام كرده تا منهول هاي پلي اتيلني بر روي مخزن نصب گردند.
1-5- نصب مخزن در تراز زير آب زيرزمينيدر صورتي كه مخازن در محلي نصب مي شوند كه تراز آبهاي زير زميني بالاست لازم است كه در هنگام سفارش به اين نكته اشاره شده تا پروفيل مناسب جهت مقاومت در برابر فشار آب زيرزميني براي ساخت مخزن مورد استفاده قرار گيرد. همچنين به هنگام نصب اين مخازن نكات ويژه ذيل بايد مورد توجه قرارگرفته شود
1- در زمان نصب آب جمع شده در گود بوسيله پمپاژ از گود خارج شده و كف مخزن تا حد امكان خشك باشد.
2- به منظور مقابله با نيروي بالابرنده آب (Uplift)، با نظر و طراحي مهندسين مشاور مي توان از وزن فونداسيون مخزن استفاده نمود. بدين منظور لازم است كه مخزن به نحو مناسبي به فونداسيون بصورت ثابت بسته شده باشد.
نصب مخزن بصورت سطحي (رو زميني)
محل استقرار مخزن حتما همانند مراحل آماده سازي كف گود (نصب سپتيك تانك بصورت دفني) مهيا گردد.
2- اگر لازم است كه اطراف مخزن تا ارتفاع مشخصي با مصالحي مانند خاك يا شن پر شود ، بايد از مواد گفته شده در قسمت نصب دفني استفاده شود.
3- موارد مربوط به جابجايي نيز مثل موارد قبل رعايت گردد.
4- بر روي مخزن يك سايبان جهت جلوگيري از تابش شديد آفتاب و افزايش درجه حرارت مخزن نصب شود.
3- نصب به صورت هواييدر نصب هوايي بايد فونداسيون اجرا شده چه بتني و چه فولادي ، توانايي تحمل وزن مخزن پر و تمام بارهاي ديناميكي وارده را داشته باشد. تمام موارد گفته شده در بخش هاي قبل كه مربوط به اين بخش نيز مي شوند در اينجا لازم الاجرا هستند .
